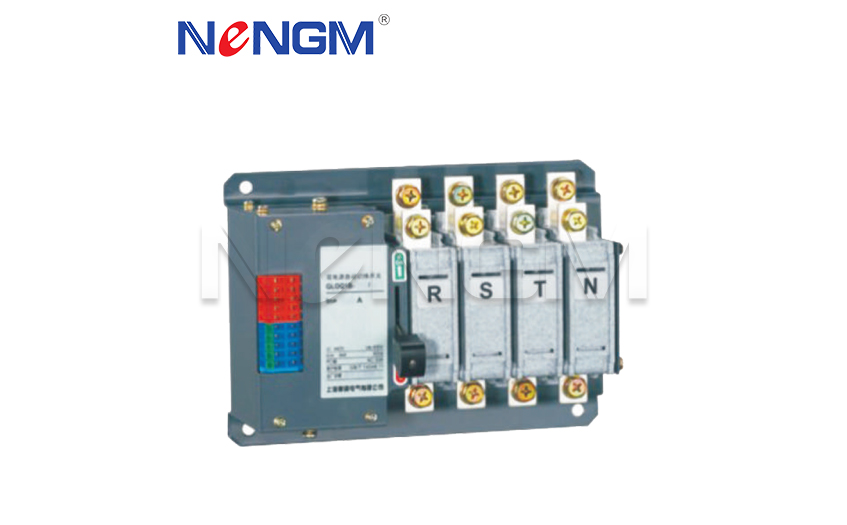

产品概述

本产品是新一代采用线圈瞬间操作的自动转换开关,和传统以电机驱动的方式进行转换的开关相比具有结构简单,转换动作速度快,时间小于80ms,且主触头系统为单刀双掷(V型)机构即使在非常情况下也不会造成两路电源同时接通。

型号含义

为满足个别用户的使用要求,可将原开关内部线路进行调整,使其达到无需控制器控制要求。但是此装置无手动功能,无可调特定延时。故请各用户选型时注意

NMHK型二段式设计模式

NMHK型二段式电源转换隔离开关的额定工作电压为AC400V。

额定电流有:16A、25A、32A、40A、63A、125A、160A、200A、250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A、6300A,它有二极、三极、四极之分。

我们将16A-125A称为“N”型;,160A-400A称为“T”型;630A以上称为“M”型;

产品特点

1、两路电流转换均由一个电磁线圈操作。

2、结构简单,检修方便。

3、触点容量大,新型的可动触点机构稳定可靠,过载能力强。

4、淘汰了多余的导电部分,结构简单寿命长。

手动操作方法及注意事项

转换开关电器的电动操作可保证在85%Ue~110%下Ue转换正常,但对于人工手动操作时因为员在力量、速度上的差异,故无法保证用人工手动操作开关做有载转换时,可能会出现银触点消耗、熔焊等情况。所以在人工手动操作时请再以下情况下施行(注意全闸到位指示)。

1、控制器无操作电源时。

2、母线输出无负载的情况下。

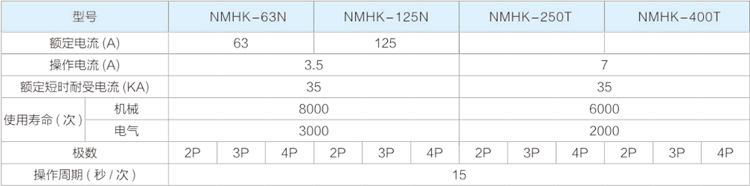

主要技术参数

外形及安装尺寸及接线图
