主要参数及技术性能

电子限电流自动控制器(简称限流器)适用于交流50Hz,工作电压AC220V的控制电路,按额定的电功率供电。当用电负荷超过规定的范围值时,控制器自动切断负载电源,并经延时后自动复位接通负载电源,实现自动检测控制。产品结构紧凑,外形美观,与DZ47 (C45)并轨安装。

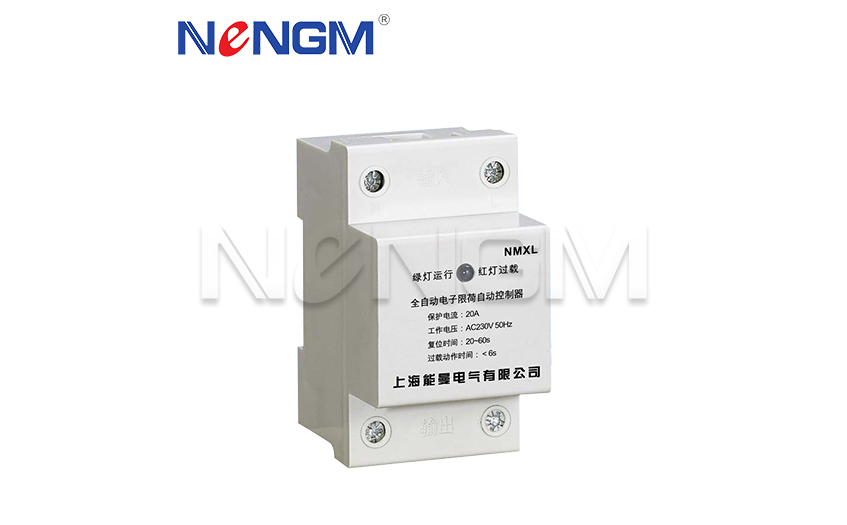

36mm宽度全自动限电流控制器是我公司根据市场要求改进的第二代全自动线电流控制器,外观精美小巧,与2P宽度大小DZ47一样,配电箱安装可靠,方便,双发光二极管指示,方便清晰,容易看懂,电源进入不仅可以上进下出,也可以下进上出,极大满足客户要求。

主要技术参数

工作电压: AC220V 50Hz

保护动作电流: 0.5A、1A、2A、3A、4A、5A、6A、7A、8A、10A、16A (其他规格可以定做)

保护动作延时时间: 5s (1.2倍)具有反时限特性

自动复位时间: 30s ±5s

保护动作电流 差: ±10%

功耗:≤1W

电寿命: 1x105

机械寿命: 1x106

外形尺寸: 78*36*65mm或者87*50*69mm两种尺寸供选择

安装方式: 35mm导轨式安装

使用功能说明

按产品标识输入端、输出端正确接线。(负载电流应小于产品的保护电流值)

面板上的双色发光管指示状态:指示灯发绿光时,负载电源接通,处于运行状态;发红光时保护功能启动,负载电源切断。

限流器的限荷(电流)保护动作具有反时限特性;即负载超过产品的保护电流值越大,则产品的保护动作时间越短,反之就越长。

外形尺寸
