概述

NM1RL系列自动重合闸剩余电流动作断路器(简称重合闻漏电断路器)是本公司新研制开发的产品,是一种一体式、多功能、智能型主电路电流可设定的智能断路器。用于配电变压器低压侧三相四线中性点直接接地(TT)的低压电网,用来对人身触电危险提供间接接触保护,也可对线路或用电设备的接地故障、过电流、短路等进行保护。

型号含义

功能特点

●采用高性能8位微处理器,实时进行信号处理和智能控制;

●支持C液晶中文显示和D数码显示两种显示方式,人机界面友好,操作简便;

●剩余电流保护,档位自动整定,具有重合闸功能;

●长延时、短延时和瞬时三段保护,采用电子式脱扣,与辅助电源无关;

●过欠压保护、缺相保护、突变保护等,同时具有恢复后重合闸功能;

●线路剩余电流、三相电源电压、负载电流实时显示;

●保护功能与参数的设置及开启禁用;

●监控记录大量数据,方便维护检修;

●具有通信功能,产品符合标准: DL/T 20-剩余电流保护器通信规约;

功能说明

1) 自动重合闸

当剩余电流超过动作电流值档位动作跳闸后,经过20-60秒的时间能自动重合闸,但手动合闸不受时间限制。如合闸后3分钟内故障电流消除,则合闸成功,断路器正常运行;如果故障电流没有排除,断路器再次跳闸且闭锁,不会自动重合闸,必须人工操作合闸。

2)保护功能

1)过压保护功能

当线路相电压高于设定值时,进过5秒延时后,断路器保护跳闸。当线路电压恢复到正常电压后,断路器可以自动合闸投运。过压保护设置值范围为220-350V步长: 1V;用户还可以自行设定保护开启或禁用。

2欠压保护功能

当线路相电压高于设定值时,进过5秒延时后,断路器保护跳闸,当线路电压恢复到正常电压后,断路器可以自动合闸投运,欠压保护设置值范围为150-220V步长: 1V;用户还可以自行设定保护开启或禁用。

3缺相保护功能

当线路电源端出线缺相,断路器保护跳闸。当线路电压恢复正常电压后,断路器重新合闸。缺相保护设置值范围为80-150V,步长: 1v,用户还可以自行设定保护开启或禁用。

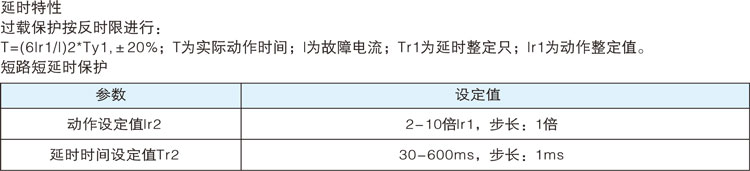

技术参数

外形及安装尺寸
