用途及适用范围

NMDZ20系列塑料外壳式断路器额定绝缘电压为660V,交流50Hz或60Hz,额定工作电压380V及以下额定电流至1250A,一般作为配电用,额定电流225A及以下和400Y型的断路器亦可作为保护电动机用,在正常情况下,断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

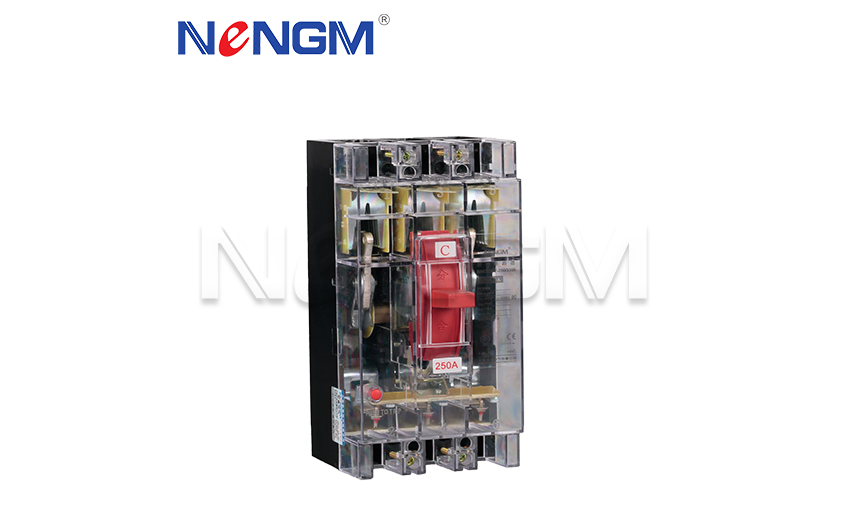

NMDZ20断路器是以Y型为基本产品,由绝缘外壳、操作机构、触头系统和脱扣器四个部分组成。断路器的操作机构具有使触头快速合闸和分断的功能,其“合” “分” “再扣”和“自由脱扣”位置以手柄位置来区分。

C型、J型和G型断路器是在Y型基本产品基础上派生设计而成(除C型160A外)。J型断路器是将Y型断路器的触头进行结构改进,使之在短路情况下,在机构动作之前,动触头能迅速拆开,达到提高通断能力的目的。

G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统,该系统比J型的斥力触头长,断开距离也大,因此能更迅速的限流。

四极断路器中性极(N)不装脱扣元件,位于右侧位置。在分合过程中,中性极规定为闭合时较其他三极先接触,分闸时较其它三极后断开。

C型断路器是为满足630KVA及以下变压器电网中的配电保护之.需要,通过选用经济型材料的简化结构及改进工艺等办法,能够达到较好的经济效果。

型号含义

外形尺寸参数
