万能式断路器型号的内涵及分类的简要分析
发表时间:2020-07-04 06:31:03 人气:

万能式断路器型号含义及分类①按安装方式分:a、固定式b、抽屉式②按极数分:三极、四极③按操作方式分:a、电动操作b.手动操作(检修、维护用)

型号含义及分类

分类

①按安装方式分:a、固定式b、抽屉式

②按极数分:三极、四极

③按操作方式分:a、电动操作b.手动操作(检修、维护用)

脱扣器种类

智能控制器、欠电压瞬时(或时)脱扣器、分励脱扣器。

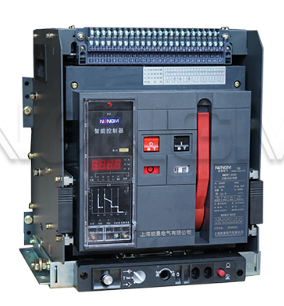

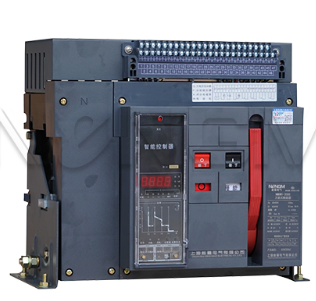

万能式断路器

智能控制器性能

a、智能控制器分为:H型(通讯用)、M型(普通智能型)、L型(经济型);

b、具有过载长时反时限、短时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性;

c、单相接地保护功能;

d、显示功能:整定电流显示、动作电流显示、各线电压显示(电压显示应在订货时提出);

e、报警功能:过载报警;

f、自检功能:过热自检、微机自诊断;

g、试验功能:试验控制器的动作特性。

智能型万能式断路器的操作性能

壳架等级额定电流1600Imn(A)每小时操作循环次数20次,操作循环次数通电500次,不通电2500次,总数3000次。

注:1、每小时实际操作循环次数应记录在试验报告中;2、每个通电操作循环期间,保持接通的最长时间为2s。3、电操机构操作循环次数及手动操作循环次数为总数的1/2。


智能型万能式断路器分励脱扣器,分励脱扣器在交流(50Hz)220V时是24VA,在380V时是36VA,在直流电压是110V时是24W,直流电是220V时也是24W。智能控制器电源电压:AC220V、AC380V、DC220V、DC110V、DC24V。智能控制器电压为DC24V,其变压器或电源模块一次侧可提供电压为AC380V、220V(50Hz)或DC220V、110V。

分励脱扣器的可靠动作电压范围为70%~110%,合闸电磁铁和操作机构为85%~110%.
