串连电容电抗器的运用与挑选
发表时间:2020-10-22 14:00 人气:
       串联电容电抗器开展无功功率补偿是供电系统改进功率因数和坠崖的合理对策。殊不知供电系统中很多离散系统负荷的投用,尤其是以可控硅做为换流元器件的电力工程半导体元器件,因为它以电源开关方法工作中,可能造成电网电流量、工作电压波型的崎变,造成很多高次谐波。而电力电容器对高次谐波反映较为比较敏感,会对谐波电刘具有变大功效,比较严重时还会继续造成串联谐振,导致电力电容器本身的毁坏或没法工作中,还严重危害周边别的电气设备的安全性。

在具备高次谐波情况中安置补偿电容器,一般选用在电力电容器回路中串连电容电抗器的对策,这既不危害电力电容器的无功功率补偿功效,又能抑止高次谐波。但串连电容电抗器务必考虑到电力电容器连接处电网的谐波情况,决不可随意组成。仅有有效挑选串连电容电抗器的电感率,使之与电力电容器开展有效配对,才可以合理地具有抑止谐波的功效,并有限定重合闸浪涌电压的实际效果。

1、抑止高次谐波

当无功功率补偿电容器连接电网存有有高次谐波时,电力电容器对n次谐波的容抗降为xc/n,系统软件电感器对n次谐波的感抗上升为nxL。在电网存有有n次谐波电流量时,假如合乎nxL=xc/n的标准,则将造成n次谐波的串联谐振状况。其n次谐波电流量与基波电流量迭加后,使穿过电力电容器的电流量剧增,这时造成的过电流量终将严重危害电力电容器本身安全性或没法工作中。另外谐波电流量在系统软件特性阻抗上造成的谐波工作电压与源工作电压迭加后造成过压,此过压也会威协到电力电容器的安全性运作。

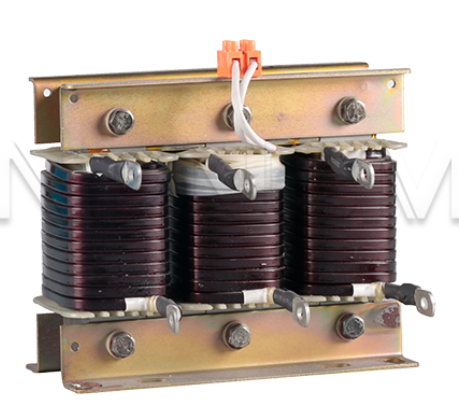

电容电抗器

选用串联电力电容器开展无功功率补偿而组成的电源电路中,若电力电容器环路与系统软件产生串联谐振,这时串联谐振点的串联谐振频次为:

n0=√xc/(xL+xs)

式中xs———系统软件等价基波短路故障电感;

xL———电容电抗器基波电感;

xc———电力电容器基波电感;

(xL=Axc,A为电感率)

从上式看得出,串入电容电抗器电感器量越大,则谐波频次n0越低,因此可根据串入电容电抗器电感器量的尺寸来操纵串联谐振点,进而做到绕开谐波源中的各次谐波。不难看出,在补偿电容器回路中串连一定电感率的电容电抗器,即能合理地绕开串联谐振点。

在电力电容器连接处电网存有高次谐波时,当谐波频次超过串联谐振点的谐波频次时,电力电容器回路特性阻抗呈感抗,这时谐波电流量所有注入电力电容器回路中,因此电力电容器对谐波电流量不了变大功效。但在谐波频次低于串联谐振点的谐波频次时,电力电容器回路特性阻抗特点呈溶性,这时串连的电容电抗器不容易具有抑止谐波功效,反倒对谐波电流量具有变大功效。因此,在电力电容器回路串连的电容电抗器决不能随意组成,一定要考虑到连接处电网的谐波情况,仅有依据谐波情况挑选适合的电感率的电容电抗器,才可以具有抑止高次谐波的功效。
