万能式断路器的构造原理
发表时间:2020-10-13 13:07 人气:

万能式断路器是由操纵机构、接触点、各种类型的脱扣器、灭弧室组成,因此万能式断路器是通过主要接触点来去操控闸门合上的。

因为万能式断路器上面的主要触点闭合上以后在脱扣器的作用下会把主要触点锁定在闸门固定的位置上面,过流脱扣器上的线圈以及热敏电阻跟主电路通过串联的方式进行连接而过欠压脱扣器的线圈则就跟电源进行并联。要是主要电路出现短路及过载等故障的时候过电流脱扣器上的衔铁就会因为电场力的作用下互相吸合从而使得脱扣器发挥作用主动地断开电路当中的故障回路。

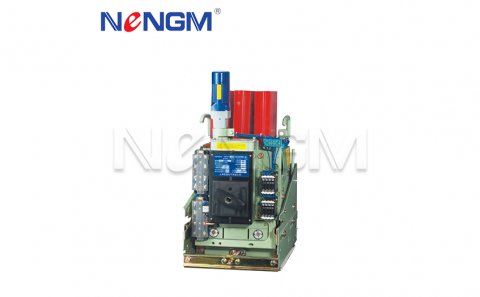

万能式断路器





电路出现欠电压的现象时,欠电压脱扣器就会将两片衔铁分开吸合从而使得分励脱扣器工作。分励脱扣器是一种能够实现距离操控的元件,在万能式断路器的分励脱扣器正常工作时它的线圈是断开的在需要它进行工作的时候将启动按钮按下这样就能使得线圈当中通过电流,衔铁就会将主要触点断开。

我们需要注意的是万能式断路器的开关设计并没有一个标准,因此在大家购买万能式断路器的时候一定要注意到外壳上面标注的产品型号,万能式断路器在跟双电源自动转换开关一起使用的时候需要进行转换我们需要明确的知道万能式断路器转换的条件如缺相、谐波、频率等。
