用途及适用范围

NMAKSG(也可用型号NMACL为输入, NMOCL为输出)系列干式铁芯串联电抗器用于变频器输入、输出侧端,与变频器串联,当低压电网中有大量整流、变流装置等谐波源时,其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与变频器相连接后,能有效吸收电网谐波,降低输入高次谐波造成的漏电流,降低电机的噪音以及涡流损耗,用于平滑滤波,降低瞬变电压dv/dt,延长电机寿命。

型号含义

性能参数

1)适用于任何品牌变频器

2)压降:输入为5V、输出为9V

3)额定绝缘水平5kV/min

4)抗器各部位的温升限值:铁芯不超过85K,线罔温升不超过95K

5)电抗器噪声不大于45dB

6)电抗器能存工频加谐波电流不大于1.85倍额定电流下长期运行

7)电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95

8)三相电抗器的任意两相电抗值之差不大于土3%

注意:具体的性能参数可以来电订做。

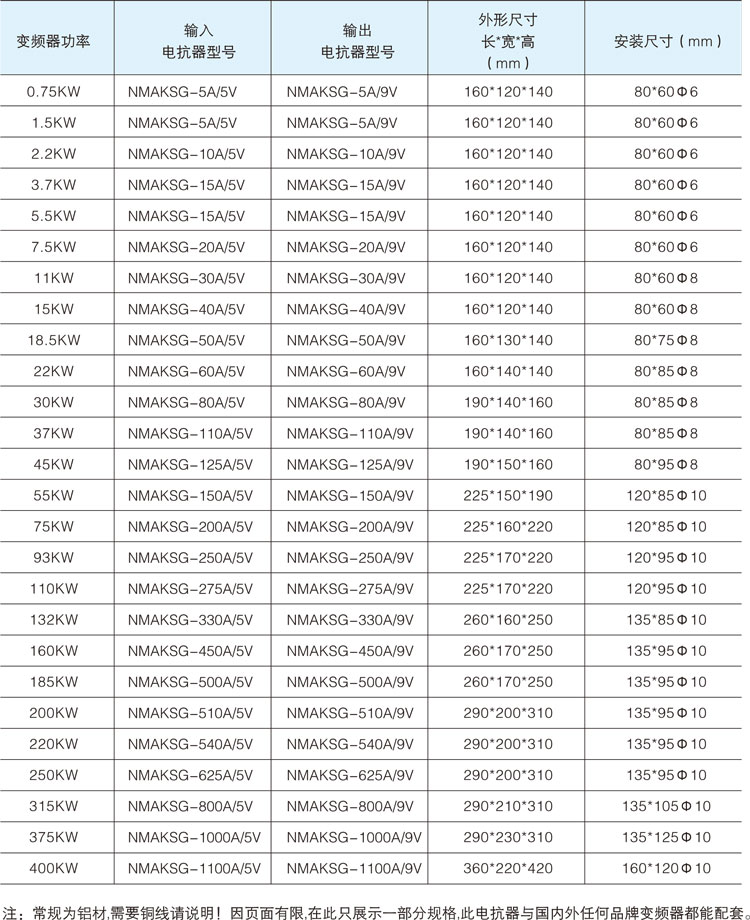

参数表
